Une expérience et une réalisation de André Lemire candyman5001@hotmail.com
Il habite au Canada, il est très bricoleur et il a eu l'idée de fabriquer un panneau solaire à air chaud pour réchauffer l'intérieur de sa maison. L'idée se rapproche du célèbre mur Trombe mais ce qui est passionnant dans son "tâtonnement expérimental", c'est la démonstration qu'on peut arriver à récupérer des calories renouvelables pour pas cher. Voici ce qu'André a réussi à faire avec de l'imagination et du savoir faire.

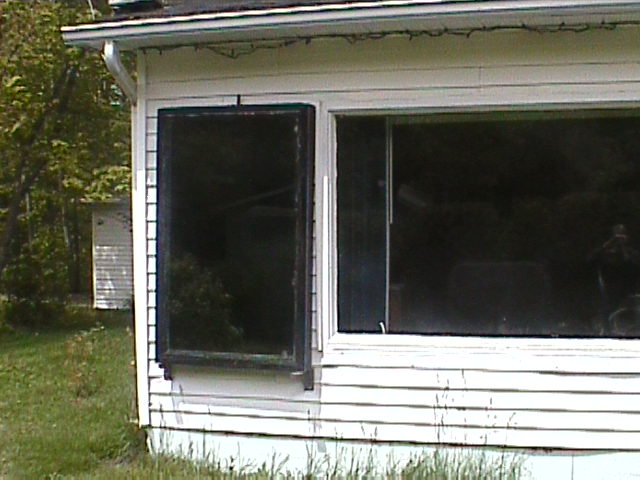

Le panneau est installé en façade plein Sud et bien sûr à la verticale. L'hiver, le moment où on a le plus besoin de calories pour le chauffage, le soleil est bas sur l'horizon donc les rayons frapperont le capteur presque à 90°.

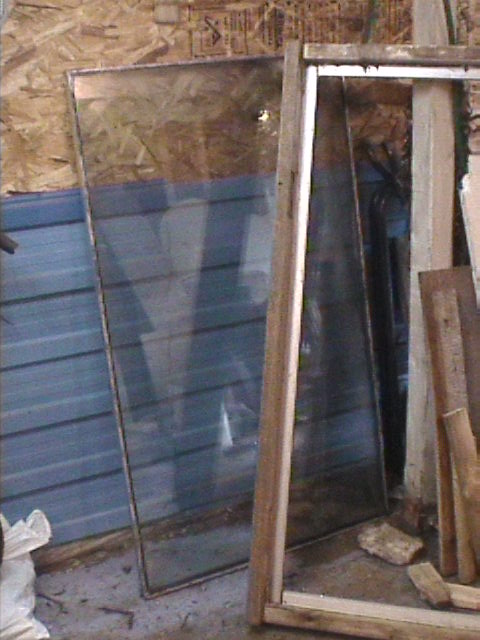

Tout commence par la récupération de vitrage : "même  une vieille fenêtre  dont le vitrage est double ou
non (avec le moins de fer possible)  on voit la quantité de fer dan une
vitre en regardant la tranche. Si la couleur est vert foncé,  il a trop de
fer mais ça marche pareil sauf qu'un peu moins efficace."

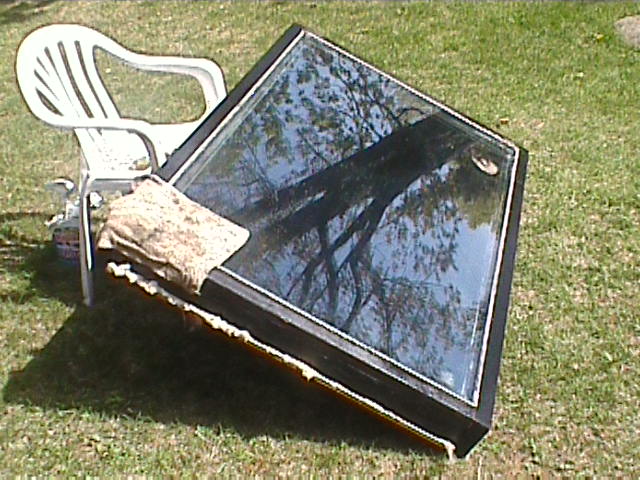

"Vitre thermos trouvée chez un ami qui n'en voulait plus"

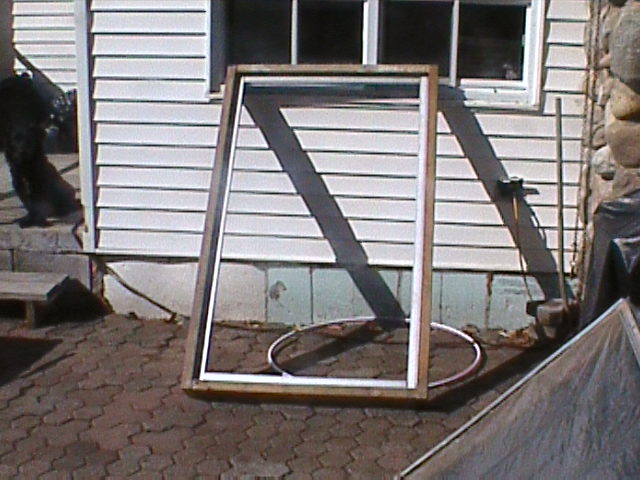

"Cadre en bois, le blanc, c'est le support alu qui reçoit la vitre"

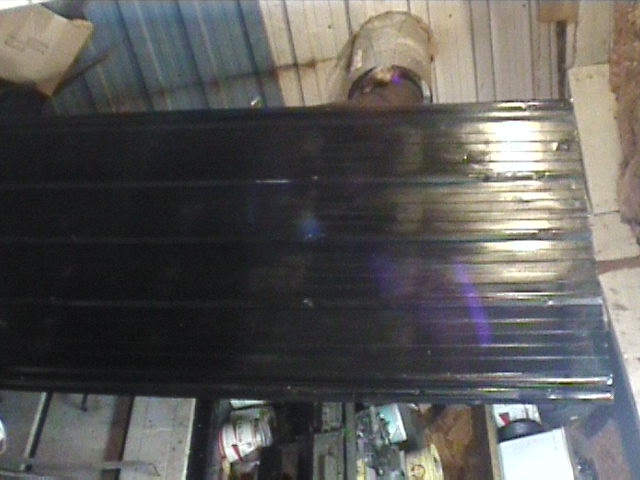

"Tôle galvanisée, peinte en noir foncé mat"

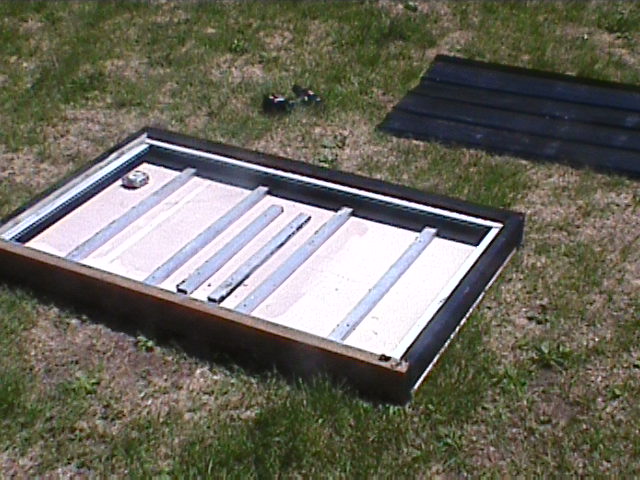

le jeu d aire entre la vitre et la tol es de  2 pouces. isolation : épaisseur ?? mm laine mineral 2pouce avec  coupe vapeur en
>aluminium

"les tuyaux de collection d'air 3 pouces minimum isolés et le plus court possible pour pas perdre en inertie notre chaleur."

"les trou d'aération 3 pouces minimum un supérieur gauche et l'autre droite inférieur."

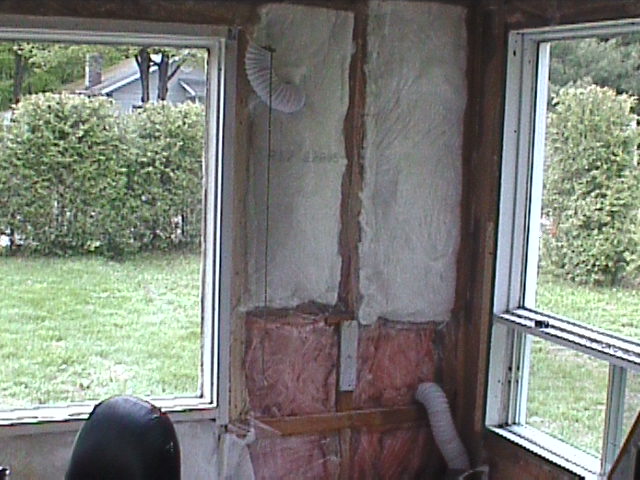

Les arrivées à l'intérieur. La convection est naturelle (comme le thermosiphon). André a installé un petit ventilateur, genre 12 volts qu'on trouve dans les alims de PC. "Circulation de l'air chaud : air forcé entre 15  et 20 mètres cube/minute."
"La température extérieure : 10° C a 20° C.
La température de la pièce à chauffer avant la mise en route du système : entre 18°C et 20°Cl
La température de la pièce à chauffer après la mise en route du système : 30 minutes  plus tard 25°C dans 50 mètres cube.
Surface de capteur : 1,5 m²  pour 100 mètres cube à chauffer."

Je vous livre ci-dessous, brut, les étapes de la réflexion d'André. Comment mieux définir "Le Bricoleur" et le "Tâtonnement expérimental".

"...vendredi 2 juin nuit a 10 degre cel le panneaux commence a donner de l air chaud entre 8 heure et 8h30
quand le soleil est sud esste 37 degree cel a l interieur du panneau demarage du ventilo a 8 H
premier probleme

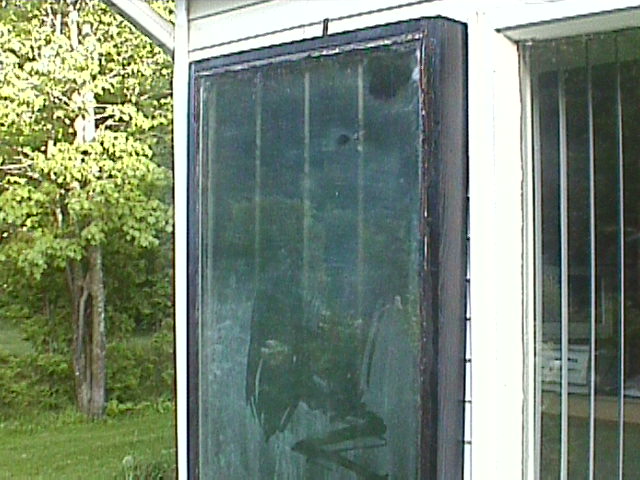

le panneau fait de l humiditer interieur et exterieur meme isoler et bien seler avec les prise d aire ouverte
essayer de les fermer pour voir ci ca regle le probleme oui ca regler le problemme besoin de clapet enti retour d airPasted Graphic.tiff ¨Pasted Graphic 1.tiff ¨
panneau don la superficie est d environ 1.5 m carer =12pi carer a sorti d air de 15 maitre cube min placer a 90 degré sur un mur plein sud
8heu 5 aire souffler sort a 42 cel air pris de l exterieure a 12 cel
8heur 30 l air sor a 42cel il fait 24cel dan le salon chaleur gagnee de 2 degree en 30 min
8h35 aire pris interieure a 24 cel le panneau me fourni un air chauffe de 44 cel
difference minime de 2 degree apres 5min de marche 10minute plus tard au total 15 min
temperature de marche toujours pareille du paneau es de 44 cel
9heur retour a l aire extérieur maintenant a 15 cel dan le salon 27 cel
10heur 30 verification temperatur du panau es de 46cel 15mc minut
remarque mieux prendre l air exterieur raison plus propre pour seus qui fume
verifier a moin 10cel et moin 20cel voire ci ca marche bien aussi ca sera pour cette hiver desoler
12h30 50 cel sorti d air 15 mc minute
le salon fait 50 m cube et a une porte d arche de 6pier care donque je chaufe toute la maison temperature embiante de 22cel a 8h
a 9heurs 24cel
pas d influence du soleille stor fermer palette blanche coter exterieur
remarque
premier plancher de la maison fait au total 140 maitre cube..."
*********************************************************
Des nouvelles ! Merci André de nous tenir au courant.
----------------------
18 Janvier 2007
Je disais que je te donnerai des nouvelles de mes panneaux solaires,  la capacité et
le rendement en hiver. Bon ben voilà, je suis très satisfait de mes panneaux, ils me
donnent de de la chaleur de 11h à  14h 30  pour celui qui se trouve façade donc
plein Sud. A la sortie d'air, j'ai mis le thermomètre : 54 degrés Celsius, même à -20°C dehors et bien sûr, il prend l'air à l'intérieur.
J'ai mis l'autre côté Ouest,  très bon pour de 11 h à 15 h mais lui, il n'est pas
isolé et il prend l'air à l'extérieur. Donc moins de chaleur mais bon quand même ! Mais je vais le refaire l'été prochain : isoler et tout et tout et le laisser  côté Ouest la il me donne que 25°C à la sortie pas terrible mais  c'est mieux que rien du tout.
Ah oui, durant le temps que mon panneau plein Sud  fonctionne, je ne chauffe qu'avec lui ! Pas mal non ! Toute la maison près de 200 m² si je ne me trompe pas, ça maintient  la température intérieure de la demeure entre 20 et 25°C.
Bon, je te laisse ben oui tu peux ajouter ces révélations sur ton site,  je suis bien heureux d'y avoir contribué de ma petite expérience. A bientôt.
PS : l'été prochain, je ferai un mur trombe. J'étudie  les possibilités qui s'offrent à moi comme pour l'inertie et plein de choses. Je t'en donnerai des nouvelles quand je commencerai mon projet.
